1、設備實物圖片
2、設備技術參數
|
技術指標 |
規格 |
備注 |
|
|
沖壓能力 Press Capacity |
200kN |
|
|
|
最大行程 Stroke max |
200mm |
|
|
|
折彎操作 Bending operations |
平彎Flat bending |
160x20mm |
以銅 (Cu)為參照，最大的銅排尺寸寬x厚 |
|
側彎 Edge bending |
60x10mm |
||
|
扭彎 Twist bending |
- |
||
|
動力系統 Power System |
液壓(hydraulic) |
|
|
|
工作缸 Working Cylinder |
工作臺面上above table |
|
|
|
最大液壓 Max hydraulic pressure |
280 bar |
等于28000kPa |
|
|
折彎精度 Bending Accuracy |
±0.1° |
|
|
|
快動速度 Rapid Movement |
17 mm/s |
|
|
|
微動速度 Inching |
8.5 mm/s |
|
|
|
回程 Return Stroke |
可調 |
|
|
|
工作高度 Working Height |
900mm |
|
|
|
外部供電 Electrical Connection |
3 Ph/N/PE 400V iEC |
|
|
|
熔斷保護Fuse Protection |
16A |
|
|
|
壓力空氣消耗 Air consumption |
Max. 20 l/min |
|
|
|
外部供氣 Air connection |
G ? , 6 bar |
|
|
|
控制單元 Control Unit |
Industrial PC |
with Windows 7 or higher |
|
|
軟件 Software |
PowerBend |
|
|
|
網絡兼容 Network-Compatible |
YES |
|
|
|
側部限位器 Side Stop |
fully CNC controlled |
250 mm/s |
|
|
外表顏色 Finishing |
RAL 5010 Gentian Blue |
Doors and Covering RAL 7035 Light Grey |
|
|
安全裝置 Safety Installations |
All danger zones are secured according to CE standards (Cat 2) |
|
|
3、主要特點及功能
3.1 本設備屬于EHRT標準型折彎機，具有簡便的操作性，設備高度模塊化且能夠靈活搭配，滿足客戶多種生產場景需求。

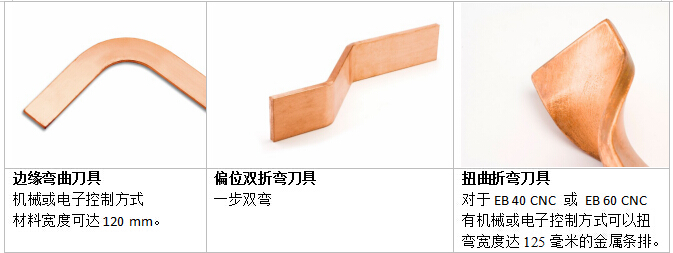

3.2 本設備配備的是200kN的液壓缸，能滿足各種折彎加工需求，輕松實現如雙折彎、平彎、立彎、扭彎、閉合形狀/U型彎曲，折彎精度達到±0.1°。

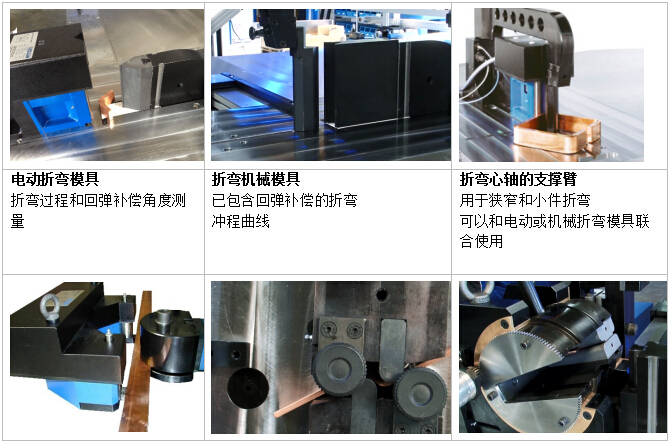

3.3 本設備更換模具快捷，搭配EHRT特殊的插件系統，實現在機器上更換模具且操作非常人性化，這就保證了模具的快速配置且保證更換后的折彎精度。強烈推薦采用EHRT的折彎模具，可以確保高的折彎重復精度，EHRT可提供多種不同折彎類型的模具，主要分為電子模和機械模兩類。
（1）折彎電子模：得益于回彈補償功能，工件可以通過兩個沖程彎曲到所需的角度。 在第一次沖程之后，內置的電子角度測量系統測量工件的角度并計算還需要再折多少。 這意味著無需進行工件折彎測試，就可以直接開始折彎工件達到所需的折彎角度。每種類型和批次的材料都有不同的回彈系數，因此這種方式可以每個單獨補償，確保每件工件都是一樣的。
（2）折彎機械模：包括折彎凹模和凸模；使用機械模具時，操作員會提前創建沖程曲線以確定可能的回彈。 該回彈可手動補償。 機械模具特別適用于彼此靠近的彎曲。 由于折彎是一次性進行的，因此對于大數量加工時，機械模具的加工速度更快。
（3）折彎芯軸：當使用折彎芯軸時，彎曲凹模朝向折彎芯軸移動并使工件圍繞芯軸彎曲。 使用折彎芯軸需要支撐拉桿。窄彎曲和閉合彎曲可以用折彎芯軸加工。
3.4 本設備控制器采用倍福（Beckhoff）的PLC，可以通過遠程訪問實現機器的維護和軟件更新。

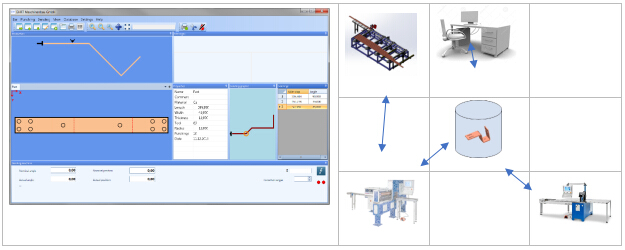

3.5 本設備搭配EHRT自主開發的PowerBend軟件，EHRT提供的軟件+硬件解決方案，輕松實現一體化的加工方案，提升加工效率。
